Noppenschaumstoff zur technischen Dämmung

Industriestandard in Absorption

Art.nr.: SH0021

Akustik Noppenschaumstoff zum Industrieschallschutz

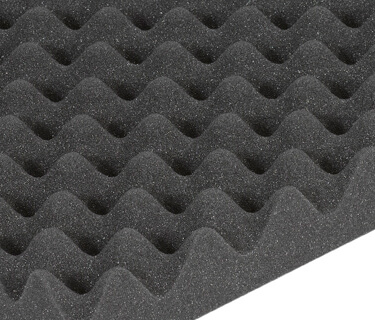

Rechteckige Platte (100 cm x 50 cm) mit Noppenprofil
in der Farbe anthrazit
vielseitig einsetzbar, z.B. für Maschineneinhausungen, Motoren, elektronische Geräte, Kompressoren, Schaltschränke

In 5 einfachen Schritten zur perfekten Akustik:

*Materialstärke

Verschiedene Materialstärken, Strukturen und Materialtypen verändern den Wirkungsgrad in einzelnen Frequenzbereichen. Grundsätzlich gilt: Je stärker das Material desto größer der Absorptionseffekt, vor allem im Tieffrequenzbereich. Aufgrund der hohen Qualität des speziell entwickelten Akustikkerns wird eine wirksame Schallabsorption auch bei geringen Materialstärken erzielt.

Je nach Anwendungsgebiet können Sie die Absorptionswirkung durch Kombination verschiedener Materialstärken und Akustikelemente individuell auf Ihre persönlichen Anforderungen abstimmen. Unser erfahrenes Experten-Team steht Ihnen für Beratung und Planung gerne zur Seite.

Schließen
*Brandschutzklasse

Akustikabsorber ohne Brandschutzzusatz (Polyether)

Akustikabsorber ohne Brandschutzzusatz werden dort eingesetzt, wo Brandschutzvorkehrungen nicht relevant sind. Bitte entscheiden Sie je nach Einsatzort und Anwendung (Nähe von elektrischen Bauteilen, Steckdosen, Heizungen, usw.), ob Sie Schallabsorber mit Brandschutzzusatz benötigen. Als Hersteller qualitativer Schallschutz Elemente bieten wir Lösungen in den unterschiedlichsten Brandschutzklassen bis hin zu schwer entflammbaren Akustikelementen nach DIN4101 B1. Wir empfehlen grundsätzlich unseren Kunden zu diesem Thema einen Sachverständigen, Architekten oder Baubehörden zu befragen, um eine unsachgemäße Verwendung zu vermeiden.

Akustikabsorber ohne Brandschutzzusatz (Polyester)

Akustikabsorber ohne Brandschutzzusatz werden dort eingesetzt, wo Brandschutzvorkehrungen nicht relevant sind. Bitte entscheiden Sie je nach Einsatzort und Anwendung (Nähe von elektrischen Bauteilen, Steckdosen, Heizungen, usw.), ob Sie Schallabsorber mit Brandschutzzusatz benötigen. Als Hersteller qualitativer Schallschutz Elemente bieten wir Lösungen in den unterschiedlichsten Brandschutzklassen bis hin zu schwer entflammbaren Akustikelementen nach DIN4101 B1. Wir empfehlen grundsätzlich unseren Kunden zu diesem Thema einen Sachverständigen, Architekten oder Baubehörden zu befragen, um eine unsachgemäße Verwendung zu vermeiden.

DIN 4102 B1

Die DIN 4102 definiert das Brandverhalten von Baustoffen und Bauteilen. Sie ist die klassische, den Bauordnungen zugeordnete Norm, die den Brennbarkeitsgrad von Baustoffen und die Feuerwiderstandsfähigkeit von Bauteilen definiert. Die Brandschutzklasse B1 ist die größtmögliche Brandschutzklasse, die Akustikschaum ohne Zusatz von nicht mineralischen Bestandteilen erreichen kann. Akustikschaumstoffe mit dieser Brandschutzklasse sind selbstverlöschend. Dazu zählen unsere duromeren Schaumstoffe im Architect Line oder Engineer Line Bereich. Die entsprechende Prüfnorm steht hier zum Download zur Verfügung.

DIN 4102 B2

Die DIN 4102 definiert das Brandverhalten von Baustoffen und Bauteilen. Sie ist die klassische, den Bauordnungen zugeordnete Norm, die den Brennbarkeitsgrad von Baustoffen und die Feuerwiderstandsfähigkeit von Bauteilen definiert. Materialien der Brandschutzklasse B2 gelten als normal entflammbar, brennen aber recht langsam. Die entsprechende Prüfnorm steht hier zum Download zur Verfügung.

FMVSS 302 DIN 75200

Akustikschaumstoffe mit der Brandschutzklasse FMVSS 302 finden hauptsächlich im Fahrzeug- und Maschinenbau Anwendung. Hierbei wurde durch Zuführung von Flammschutzmittel die Flammausbreitungsgeschwindigkeit im Brandfall eingedämmt. (4 inch/Minute) Die entsprechende Prüfnorm steht hier zum Download zur Verfügung.

UL94 HF1

Die UL 94, eine Prüfvorschrift zur Beurteilung der Brandeigenschaften polymerer Materialien, ist eine der wichtigen Voraussetzungen für den Vertrieb von Elektrogeräten und sonstigen elektronischen Anwendungen in den USA, Kanada und Mexiko. Diese Akustikschaumstoffe sind selbstverlöschend und nicht tropfend. Die entsprechende Prüfnorm steht hier zum Download zur Verfügung.

FAR 25.853

FAR 25.853 vertical burn test wurde von den Lufthansa Technik Laboratorien in Hamburg durchgeführt und dokumentiert unter dem Prüfzertifikat der Lufthansa Technik AG, Prüfnummer 6040/2005. Es handelt sich hierbei um ein vom Luftfahrtbundesamt anerkanntes Zertifikat genannt Flammability Material Test Certificate FAR25.853. Hierbei wird ein Probenkörper 12 Sekunden mit einer Bunsenbrennerflamme (800 C°) vertikal beflammt. Die Flamme muss nach 15 Sekunden selbstverlöschen und die Flamme darf sich nicht weiter als 8 Inch (203 mm) ausgebreitet haben. Die entsprechende Prüfnorm (Prüfergebnis aixFOAM Akustikschaumstoff) steht hier zum Download zur Verfügung.

Bitte haben Sie Verständnis dafür, dass wir als Hersteller Ihnen keine Empfehlung für eine Brandschutzklasse aussprechen können. Wir empfehlen die von Ihnen benötigte Brandschutzklasse mit den entsprechenden Stellen (örtliche Behörden) abzuklären.

Schließen
*Schwerfolienkaschierung

Akustikschwerfolienkaschierung

Unsere Akustikschwerfolie ist eine schwere, sehr biegsame Folie ohne Trägereinlage und mineralisch gefüllt. Sie verfügt über ein überdurchschnittlich hohes Flächengewicht, wodurch tiefe Frequenzen und Materialschwingungen absorbiert werden. Die Zusammensetzung der Akustikschwerfolie verleiht ihr hervorragende Schalldämmungseigenschaften, auch bei niedrigen Temperaturen. Zusätzlich ist das Material flammhemmend ausgerüstet und wird bei dieser Auswahloption als Basismaterial unter Ihr aixFOAM Basisprodukt kaschiert. Alternativ ist die Antidröhnmatte aus Akustikschwerfolie SH0131 auch als Einzelprodukt erhältlich.

Hinweis: Unsere Akustikschwerfolie ist mit einem speziell entwickelten Klebstoffsystem auf Acrylbasis ausgestattet. Die Akustikschwerfolie sollte mittels Selbstklebeausrüstung nur auf im Makrobereich glatten Oberflächen (Blech, Alu etc.) verklebt werden. Auf rauen Untergründen ist die Wirkung der Selbstklebeausrüstung eingeschränkt und kann nur als Montagehilfe benutzt werden. Genauere Informationen können Sie unseren technischen Datenblättern und Verarbeitungshinweisen entnehmen, die Sie gerne kostenfrei anfragen können.

Schließen
*Befestigung

Ohne Montagezubehör

Sie möchten die Akustikelemente gerne selber befestigen oder verkleben? Dann wählen Sie "Keine" Befestigung aus. Bitte beachten Sie, dass Sie bei einer Verklebung einen lösungsmittelfreien Kleber verwenden. Wir empfehlen zur Verklebung jedoch immer unsere Selbstklebeausrüstung.

Selbstklebeausrüstung

Bei dieser Ausführung erhalten die Akustikplatten rückseitig ein lösemittelfreies Klebesystem. Es wird mit stabilisierendem Diagonalfadengelege versehen und mit Linerpapier abgedeckt. Unmittelbar vor der endgültigen Montage entfernen Sie das Papier ganz einfach und befestigen den Akustikabsorber mit leichtem Druck an der gewünschten Stelle. Das stabilisierende Diagonalfadengelege sorgt für langwährende Formstabilität unserer Akustikelemente.

Selbstklebeausrüstung

Bei dieser Ausführung erhalten die Akustikplatten rückseitig ein lösemittelfreies Klebesystem. Es wird mit stabilisierendem Diagonalfadengelege versehen und mit Linerpapier abgedeckt. Unmittelbar vor der endgültigen Montage entfernen Sie das Papier ganz einfach und befestigen den Akustikabsorber mit leichtem Druck an der gewünschten Stelle. Das stabilisierende Diagonalfadengelege sorgt für langwährende Formstabilität unserer Akustikelemente.

Montage-/Hängekassette ohne Zubehör

Sie erhalten Ihren Wunsch-Schallabsorber eingerahmt in eine hochwertige Montage-/Hängekassette aus eloxiertem Aluminium. Die aixFOAM Kassetten sind für horizontale, vertikale oder schwebende Montage vorbereitet.

Montage-/Hängekassette inklusive Schwingungsdübeln

Sie erhalten Ihren Wunsch-Schallabsorber eingerahmt in eine hochwertige Montage-/Hängekassette aus eloxiertem Aluminium. Die Schwingungsdübel eignen sich ideal für die entkoppelte Wandmontage. Sie verhindern die Übertragung von akustischen Schwingungen auf das Mauerwerk, was die Effizienz der aixFOAM Kassetten im Tieffrequenzbereich verstärkt.

Montage-/Hängekassette mit Seilsystem Basic

Mit dem aixFOAM Hängesystem Basic wird die schwebende Montage von aixFOAM Hängekassetten zu einem einfachen Vorhaben. Es eignet sich sowohl für die horizontal von der Decke schwebende Installation wie auch zur vertikalen Abhängung von einer Seitenwand. Die Hängeseile verfügen über eine maximale Länge von ca. 1000 mm und können bei der Montage individuell gekürzt werden.

Montage-/Hängekassette mit Seilsystem Style

Das aixFOAM Hängesystem Style dient der schwebenden Montage der Montage-/Hängekassette. Mit ihm kann die aixFOAM Montage-/Hängekassette entweder horizontal von der Decke schwebend oder vertikal vor einer Seitenwand abgehängt werden. Die Hängeseile verfügen über eine maximale Länge von ca. 1000 mm und können bei der Montage individuell gekürzt werden.

Wandmontage (Kreis/ Quadrat)

Auf der Rückseite des Akustiksegels befinden sich Metallösen, an denen Sie das Segel ganz einfach an der Wand aufhängen können. Eine Wandbefestigung (z.B. Haken) ist nicht im Lieferumfang enthalten.

Vertikale Wandmontage (Rechteck)

Auf der Rückseite des Akustiksegels befinden sich Metallösen, an denen Sie das Segel ganz einfach vertikal an der Wand aufhängen können. Eine Wandbefestigung (z.B. Haken) ist nicht im Lieferumfang enthalten.

Horizontale Wandmontage (Rechteck)

Auf der Rückseite des Akustiksegels befinden sich Metallösen, an denen Sie das Segel ganz einfach horizontal an der Wand aufhängen können. Eine Wandbefestigung (z.B. Haken) ist nicht im Lieferumfang enthalten.

Schwebende Deckenmontage

Sie können Ihr Akustiksegel mit einem speziellen Seilsystem, welches im Lieferumfang enthalten ist, von der Decke abhängen und ganz einfach in der Höhe variieren.

Schließen
*Packgröße Für die Auswahl der richtigen Menge an Schallabsorbern kann man keine pauschale Aussage treffen, denn diese ist von einer ganzen Reihe von Faktoren abhängig und damit sehr individuell. Generell empfehlen wir, bei der Schalldämpfung schrittweise vorzugehen. Bei leichtem Nachhall/ Lärm genügt es häufig bereits, ~ 10% der Wand- und Deckenflächen mit Schallabsorbern auszustatten. Bei erhöhtem Hall/ Lärm empfehlen wir etwa ~ 20% und bei starkem Nachhall/ Lärm bis zu ~ 30% der Raumoberfläche mit Schallschutz auszurüsten. Sollten Sie unsicher sein, beginnen Sie zunächst mit einer kleineren Menge Absorber und ergänzende Sie diese bei Bedarf. Das schont nicht nur Ihren Geldbeutel, sondern beugt auch einer „Überdämpfung“ und somit einer unangenehm künstlichen Akustik vor. Um zu ermitteln, welche Menge an Schallabsorbern für Ihre Anwendung angemessen ist, nutzen Sie unseren Mengenrechner oder wenden Sie sich direkt an unsere Fachplaner für eine kostenfreie Beratung. Schließen

* Pflichtfelder

Wie viele Packeinheiten benötigen Sie?

1 Pack = = 1 m²

Fertig konfiguriert? Hier geht's weiter

Ihre Auswahl:

Benötigen Sie Hilfe?
02403 / 83830 - 22
sales@aixfoam.de

Was ist in Ihrer Auswahl enthalten?

1 Pack =
= 1 m²

54,75 €

inkl. 16 % MwSt.

zzgl. Versand

Noppenschaumstoff SH0021 – Ihr Standard für Schalldämmung im technischen Bereich

Wirtschaftlicher Noppenschaum zur effektiven Lärmdämmung in der Industrie
Flexibel und vielseitig einsetzbar zur Schalldämpfung im Hoch- und Mitteltonbereich
Leicht zu verarbeiten und zu zuschneiden, optional mit Selbstklebeausrüstung

Noppenschaumstoff zur technischen Schalldämmung

Produktdaten

Format, Oberfläche	Rechteckige Platte (100 cm x 50 cm), Noppenprofil
Materialstärken	3 cm (1,5 cm Basis/ 1,5 cm Noppe), 4 cm (2 cm Basis/ 2 cm Noppe), 6 cm (3 cm Basis/ 3 cm Noppe)
Sondermaße	Zuschnitte, Stanzteile, Sondermaße auf Anfrage möglich
Material	Offenzelliger PUR-Akustikschaumstoff
Farben	Anthrazit
Brandklassen	Ohne, FMVSS 302 (DIN 75200), FAR 25.853, DIN 4102 B2 (nur mit aixFOAM Selbstklebeausrüstung und ohne Akustikschwerfolienkaschierung), DIN 4102 B1 auf Anfrage (siehe Artikel SH0021 MH) Weitere Informationen zu den Brandklassen unserer Schallabsorber finden Sie auch im passenden aixFOAM Wissen Beitrag.
Befestigungsoptionen	Ohne, Selbstklebeausrüstung
Kaschierungsoptionen	Kaschierung mit Akustikschwerfolie für noch effektivere Körperschalldämmung und Schallabsorption im Tieffrequenzbereich
Temperaturbeständigkeit	- 40 °C bis + 100 °C
Wärmeleitfähigkeit	0,033 W/mK – DIN 52612
Schadstoffhinweise	Mineralfaserfrei, FCKW-frei
Toleranz	Dieses hochwertige Akustik-Produkt wird auf unseren Präzisionsmaschinen nach DIN 7715 Teil 5 P3 gefertigt.

Weitere Informationen zu diesem Produkt finden Sie bei Bedarf in dem dazugehörigen Datenblatt. Dieses stellen wir Ihnen auf Anfrage gerne zur Verfügung.

Absorptionswerte

Die Messungen des Absorptionsgrades wurden an Polyester Akustikschäumen durchgeführt. Alle Werte beziehen sich auf Absorber mit der Größe 100 cm x 50 cm und wurden nach DIN 52212 ermittelt.

Frequenz- bereich	Höhe 3 cm	Höhe 4 cm	Höhe 6 cm
125 Hz	0,10	0,11	0,16
250 Hz	0,21	0,32	0,54
500 Hz	0,50	0,63	1,01
1000 Hz	0,90	0,90	0,99
2000 Hz	0,98	0,91	1,01
4000 Hz	0,93	0,95	1,02

Schallabsorber/ Schallschutz im Hallraum bei der Ermittlung der Absorptionswerte

Unsere aixFOAM Schallabsorber wurden in den Hallräumen renommierter Institute wie der RWTH Universität oder der Fachhochschule in Aachen auf Hertz und Poren geprüft. In ausführlichen Messungen wurden die oben aufgeführten Schallabsorptionsgrade nach DIN 52212 ermittelt.
