Schwingungsdübel für den Akustikrahmen
Für die perfekte Wandmontage
Art.nr.: Schwingungsdübel

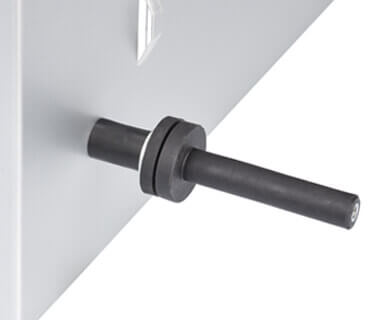

aixFOAM Hängekassette mit Schwingungsdübel (Detailansicht) - Pyramidenschaum (SH003) himbeerrot
Schematische Darstellung anzeigenSchematische Darstellung ausblenden
aixFOAM Hängekassette mit Schwingungsdübel (Detailansicht) - Pyramidenschaum (SH003) himbeerrot

Schwingungsdübel für den Akustikrahmen

Für die perfekte Wandmontage
Art.nr.: Schwingungsdübel
Montagezubehör zu Wandmontage von aixFOAM Akustikrahmen
  • ausschließlich zur Wandmontage geeignet
  • ideal zur entkoppelten Montage von Akustikrahmen
  • Dübel zur Reduktion von Körperschall
  • erhältlich in der Farbe schwarz

In 2 einfachen Schritten zur perfekten Akustik:

* Pflichtfelder

Ihr konfigurierter Artikel wird in 1er-Packs versendet.
Wie viele 1er-Packs benötigen Sie?

Die maximale Bestellmenge für diesen Artikel ist .

Die minimale Bestellmenge für diesen Artikel ist .

1 Pack = = 1
Fertig konfiguriert?
Hier geht's weiter
Ihre Auswahl:
Verfügbarkeit wird überprüft.
Rufen Sie uns an oder schreiben Sie uns eine Email. Wir helfen Ihnen gerne weiter.

Telefon: 02403 / 83830 - 22
Montags - Freitags von 08:00 - 17:00 Uhr

Email: sales@aixfoam.de
Täglich von 00.00 – 24.00 Uhr
Was ist in Ihrer Auswahl enthalten?
Sie erhalten insgesamt 1 Packeinheit(en) mit folgendem Inhalt:

Schwingungsdübel für den Akustikrahmen
Art.nr. Schwingungsdübel

1 Pack =
= 1
56,74 €
inkl. 19 % MwSt.

Schwingungsdübel: Erstklassige Entkoppelung – einfach montiert.

aixFOAM Schwingungsdübel dienen der entkoppelten Montage von aixFOAM Montage-/Hängekassette alt="aixFOAM Akustikrahmen" bei der vertikalen Wandmontage. Sie verhindern die Übertragung von akustischen Schwingungen auf das Mauerwerk. Das steigert die Effizienzer der aixFOAM Montage-/Hängekassetten im Tieffrequenzbereich.

aixFOAM Schwingungsdübel können grundsätzlich überall dort eingesetzt werden, wo es um die Reduktion von Körperschall geht, wie beispielsweise bei der Montage von körperschallintensiven Anlagen, Geräten oder Maschinen (z.B. Lautsprecher, Flachbildschirme, usw.). Die Messung an einer 30 cm dicken Steinwand mit einem schallintensiven Vibrationsgerät hat eine Schallpegelabsenkung von 20 dB(A) ergeben.


Wirkungsweise der aixFOAM Schwingungsdämpfer / Schwingungsdübel


Abmaße Bohrungs- Bohr- max. max.
df da di L IS hF G durchmesser tiefe Zugkraft Querbelastung
              in der Steinwand in der Steinwand am Dübel am Dübel
[mm] [mm] [mm] [mm] [mm] [mm]   [mm] [mm] [N] [kg]

28 11,9 3,9 62 58 6 M4 12 58 200 15

Schematische Zeichnung des Aufbaus von aixFOAM Schwingungsdübeln

Farbe
Schwarz

1 Satz besteht aus 4 Stück aixFOAM Schwingungsdübeln und dient zur Montage von einer aixFOAM Montage-/Hängekassette.

Packeinheiten
1 Satz besteht aus 4 Stück aixFOAM Schwingungsdübeln und dient zur Montage von einer aixFOAM Montage-/Hängekassette.

  • 4 Satz = 16 Schwingungsdübel
  • 6 Satz = 24 Schwingungsdübel
  • 8 Satz = 32 Schwingungsdübel
  • 12 Satz = 48 Schwingungsdübel
  • 16 Satz = 64 Schwingungsdübel
  • 24 Satz = 96 Schwingungsdübel

Einsatzgebiete
Die aixFOAM Schwingungsdübel dienen speziell zur entkoppelten Wandmontage der aixFOAM Montage-/Hängekassetten.
